    SIGMA

    Le coperture ISOLPACK DECK sono prodotte in continuo con un supporto metallico in acciaio zincato e un supporto all’impermeabilizzazione in cartonfeltro bitumato sul quale potranno essere applicate le diverse guaine impermeabilizzanti e strati per la protezione della copertura.

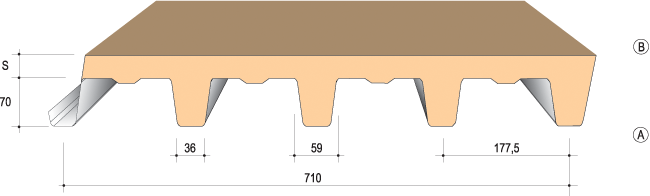

    L’avanzato profilo della copertura ISOLPACK DECK è stato totalmente progettato dallla Divisione Ricerca e Sviluppo ISOLPACK.

    Dimensioni

    larghezza mm 1000

    lunghezza a richiesta da produzione in continuo.

    Spessore di poliuretano fuori greca (S)

    mm 30 - 40 - 50 - 60 - 80 - 100 - 120 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno:

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato;

    Supporto flessibile:

    cartonfeltro bitumato cilindrato di colore bruno. Per le sue proprietà (legante a caldo, impermeabile ed isolante) il bitume è largamente usato nelle coperture.

    Isolamento con schiumatura in continuo di:

    resine poliuretaniche (PUR), densità 39 ±2 Kg/m³ - Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

    Trattamenti protettivi per supporto esterno fornibili a richiesta:

    Preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    2,00 2,50 3,00 4,00 4,50 5,00
    30ACCIAIO0,5 459 294 170 71
    30ACCIAIO0,6 564 361 212 89
    30ACCIAIO0,8 776 496 300 126 88
    30ACCIAIO1,0 989 633 379 160 112 82
    40ACCIAIO0,5 459 294 170 71
    40ACCIAIO0,6 564 361 212 89
    40ACCIAIO0,8 776 496 300 126 88
    40ACCIAIO1,0 989 633 379 160 112 82
    50ACCIAIO0,5 459 294 170 71
    50ACCIAIO0,6 564 361 212 89
    50ACCIAIO0,8 776 496 300 126 88
    50ACCIAIO1,0 989 633 379 160 112 82
    60ACCIAIO0,5 459 294 170 71
    60ACCIAIO0,6 564 361 212 89
    60ACCIAIO0,8 776 496 300 126 88
    60ACCIAIO1,0 989 633 379 160 112 82
    80ACCIAIO0,5 459 294 170 71
    80ACCIAIO0,6 564 361 212 89
    80ACCIAIO0,8 776 496 300 126 88
    80ACCIAIO1,0 989 633 379 160 112 82
    100ACCIAIO0,5 459 294 170 71
    100ACCIAIO0,6 564 361 212 89
    100ACCIAIO0,8 776 496 300 126 88
    100ACCIAIO1,0 989 633 379 160 112 82
    120ACCIAIO0,5 459 294 170 71
    120ACCIAIO0,6 564 361 212 89
    120ACCIAIO0,8 776 496 300 126 88
    120ACCIAIO1,0 989 633 379 160 112 82

    Approfondimenti sul rapporto di prova:

    (Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.



    * freccia = 1/200 L
